A210 产品规格书

本文件为知合计算技术（上海）有限公司（以下简称“公司”）的财产，未经公司同意或书面同意，不得向任何第三方披露、给予或转让。如违反本条规定，给公司造成损失的，应当承担赔偿责任。

Contacts​

知合计算技术（上海）有限公司

地址： 上海市浦东新区申江路 5005 弄星创科技广场 3 号楼 12F

邮箱： business@zhcomputing.com

电话： 0571-87208790

简介​

功能特性​

高性能处理器核​

  • 8 核 64 位 RISC-V 处理器（ 4×C920 + 4×C908）

  • C920@1.9 GHz，支持 RISC-V 64GCV 指令集

    • 9～12 级深流水架构

    • 3 发射 8 执行的超标量架构，对软件完全透明

    • 支持按序取指，乱序发射，乱序完成和按序退休

    • 支持 64 KB I Cache 和 64 KB D Cache

    • 支持共享 1MB L2 Cache

    • 支持 588 GFlops@INT8/294 GFlops@FP16 矢量运算

  • C908@1.9 GHz，支持 RISC-V 64GCV 指令集

    • 9 级流水架构

    • 支持按序双发射，按序取指、发射、执行和退休

    • 支持 32 KB I Cache 和 32 KB D Cache

    • 支持共享 512 KB L2 Cache

    • 支持 121.6 GFlops@INT8/60.8 GFlops@FP16 矢量运算

  • 每个核都支持矢量运算，遵循 RISC-V V 扩展

    • 支持 FP16/BF16/FP32/FP64 浮点的矢量运算

    • 支持 INT8/INT16/INT32/INT64 整形的矢量运算

    • 支持 128 位矢量寄存器位宽

  • 支持小端模式

  • 支持 TEE 和 REE

    • 支持相互独立的可执行域

    • 支持 Zone 间相互隔离

    • 支持每个 Zone 内的应用程序和应用程序之间、应用程序和内核之间的相互隔离

    • 支持 Zone 之间共享内存访问

    • 支持 Zone 之间的可信通信

    • 支持提供兼容 GP 规范的 TEE 执行环境

  • 支持 SV39 模式

  • 支持两级 TLB 内存管理单元，实现虚实地址转换与内存管理

  • 支持半精度、单精度和双精度的浮点运算

  • 支持 DVFS


AI 计算引擎​

  • 支持性能高达 12TOPS@INT8 的神经网络加速引擎

  • 推理 DeepSeek-7B 可达 8 tokens/s

  • 4 Die 级联推理 DeepSeek-7B 可达 25 tokens/s

  • 支持 INT4、INT8、INT16、FP8、FP16 和 BF16 等类型

  • 支持 2MB SRAM

  • 支持CNN、RNN

  • 支持 TensorFlow、Caffe、HuggingFace、ONNX 等深度学习框架

  • 支持 Transformer 加速，支持 LLM 模型

  • 支持权重无损压缩

  • 支持混合精度运算，INT4 与 FP16 混合使用


图形处理器​

  • 支持 APIs：

    • 支持 Vulkan 1.1/1.2

    • 支持 OpenCL 1.1/1.2/2.0

    • 支持 OpenGL ES 1.1/2.0/3.0/3.1/3.2

  • 基于分片的 3D 图形渲染，支持多个分片同时处理

  • 可编程的高质量抗混叠

  • 先进的 DMA 操作，降低 CPU 负载

  • 压缩纹理编码

  • 无损数据压缩

  • 固件执行专用处理器

  • 性能：

    • 支持 50.34 GFLOPS 的运算

    • 支持 3D 图形加速引擎，3.14 GPixel@786MHz

    • 支持 F32 操作，每个时钟周期 64 次

    • 支持 F16 操作，每个时钟周期 128 次

    • 支持整数操作，每个时钟周期 32 次

    • 支持几何操作，每 4 个时钟周期 1 次三角形操作


电源管理单元​

  • 集成 1 个 RISC-V E902@100MHz

  • 集成 1 个 RTC

  • 集成 1 个 POR

  • 集成 1 个 Watchdog

  • 集成 PMC 控制单元


存储接口​

  • LPDDR4/LPDDR4X

    • 支持 2 个 32 位 LPDDR4/LPDDR4X，最高速率 4266 Mbps

    • 兼容 JEDEC 标准 LPDDR4-2133/LPDDR4-3200/LPDDR4-3733/LPDDR4-4266/LPDDR4X-2133/LPDDR4X-3200/LPDDR4X-3733/LPDDR4X-4266 SDRAM

    • 支持 2 个通道，每个通道 32 位数据位宽

    • LPDDR4/4x 最大支持 16GB

    • 支持不同 LPDDR4/4X 颗粒时序参数可配置

    • 支持命令重排序和调度，最大化带宽利用率

    • 支持 ODT 电阻可编程，动态 PVT 补偿

  • SPI NOR/NAND Flash 接口

    • 支持两路 QSPI 和两路 SPI

    • QSPI 和 SPI 最高 52.625MHz

    • 支持 1 位/2 位/4 位数据线模式传输

  • eMMC5.1 接口

    • 兼容 JEDEC 标准 eMMC 5.1 和 eMMC 5.0

    • 支持 eMMC 启动

    • 在 8 位数据线模式下：

      • HS400 模式（200MHz DDR），理论最高数据率可达 400MB/s

      • HS200 模式（200MHz SDR），最高数据率 200MB/s

      • DDR52 模式（52MHz DDR），最高数据率 104MB/s

    • 支持 1 位/4 位/8 位数据线模式传输

  • SD 3.0 接口

    • 兼容 SD3.0

    • 1 个 SD 接口，可配置为 SD/SDIO

    • 最高数据传输带宽 100MB/s

    • 支持 1 位/4 位数据线传输模式


图像信号处理器​

  • 支持最多 4 路 Sensor 输入

  • 支持 RAW 8/10/12 位输入

  • 支持最大 12M 像素输入

  • 支持 LSC 和坏点校正

  • 支持 3A 统计信息输出

  • 支持 2D/3D 图像降噪

  • 支持边缘锐化

  • 支持畸变校正/鱼眼校正

  • 支持真实宽动态


视频处理​

  • 支持视频缩放处理

    • 支持缩小，最大缩小倍数为 128 倍

    • 支持放大，最大放大倍数为 4 倍

    • 支持 YUV 和 RGB888 输出

    • 支持 3 个缩放模块并行工作

      • SE0 支持输出最大分辨率为 4K

      • SE1 支持输出最大分辨率为 1080P

      • SE2 支持输出最大分辨率为 1080P

  • 支持畸变校正

    • 支持鱼眼校正

    • 支持广角畸变校正

    • 支持梯形校正

    • 支持桶形矫正


视频编解码​

  • 视频解码

    • 支持 H.265/HEVC 解码

      • 支持 Main/Main 10 Profile@level 5.2

      • 支持最大分辨率：4096x2160

      • 支持最大解码性能：4K@120fps/16x1080P@30fps

    • 支持 H.264/AVC 解码

      • 支持 Baseline/Main/Main 10/High 10 Profile@level 5.2

      • 支持最大分辨率：4096x2160

      • 支持最大解码性能：4K@120fps/16x1080P@30fps

    • 支持 AV1 解码

      • 支持 AV1 Level 5.3

      • 支持最大分辨率：4096x2160

      • 支持最大解码性能：4K@120fps/16x1080P@30fps

    • 支持 VP9 Profile0/2 解码，最大解码性能：4K@60fps

    • 支持 AVS2.0 Profile0/2 解码，最大解码性能：4K@60fps

    • 支持 VP6/7/8/AVS/AVS+/VC1/MPEG4 解码，最大解码性能：1920x1080@60fps

  • JPEG 解码

    • 支持 ITU-T81 Baseline Profile 解码

      • 支持 YUV 4:0:0/YUV 4:2:0/YUV 4:2:2/YUV 4:4:4 三分量的 JPEG 图像解码

      • 支持 sequential 格式解码

      • 支持基于 DCT 变换的 JPEG 格式解码

      • 支持交织的扫描方式

      • 支持 Motion-JPEG 解码

    • 支持图像分辨率：

      • 最小图像分辨率：48x48

      • 最大图像分辨率：32768x32768

    • YUV4:2:0 支持最大解码性能：1080P@576fps 解码

  • 视频编码

    • 支持 H.265/HEVC Main Profile 编码，最大 4K 分辨率

      • 支持 1/2、1/4 像素精度运动补偿

      • 帧间预测支持 64x64、32x32、16x16、8x8 四种 PU 类型

      • 帧内预测支持 32x32、16x16、8x8、4x4 四种 PU 类型

      • 支持 32x32、16x16、8x8、4x4 四种 TU 类型

      • 支持 CABAC 熵编码

      • 支持 SAO

    • 支持 H.264 Baseline/Main/High Profile@level 4.2 编码，最大 4K 分辨率

      • 支持 1/2、1/4 像素精度运动补偿

      • 支持帧间预测 16x16、16x8、8x16 两种子块类型

      • 支持所有 Intra4x4、Intra8x8、Intra16x16 预测模式

      • 支持 Trans4x4、Trans8x8

      • 支持 CABAC、CAVLC 熵编码

    • 支持 De-blocking 滤波

    • 支持 I/P 帧编码，支持长期参考帧

    • 支持Smart264/Smart 265

    • 支持 QPMap/SkipMap

    • 支持 8 个感兴趣区域（ROI）编码

    • 支持 CBR/VBR/FIXQP/QPMAP 四种码率控制模式

    • 支持编码性能：4K@60fps

  • JPEG 编码

    • 支持 ISO/IEC 10918-1（CCITT T.81） Baseline Process（DCT Sequential）编码

    • 支持以下图像输入格式：

      • Semi-Planar YUV 4:2:0

      • Semi-Planar YUV 4:2:2

      • Monochrome (YUV 4:0:0)

    • 支持图像分辨率：

      • 最小图像分辨率：32x32

      • 最大图像分辨率：16384x16384

      • 图像宽高需为 2 的倍数

    • 支持最大编码性能：1080P@312fps

    • 支持 MJPEG 编码，输出码率范围 2kbps～600Mbps

  • 支持编码前进行 OSD 叠加


二维图像加速器​

  • 输入与输出

    • 支持 8/10 位 YUV 4:2:2/YUV 4:2:0 输入输出格式

    • 支持 RGB444/RGB565/RGB888/RGB101010 输入输出格式

    • 支持 ARGB4444/ARGB1555/ARGB8888/ARGB2101010 输入输出格式

    • 输入输出数据存储格式与 ISP/VENC/VDEC/NPU/DPU/GPU 等适配

  • 2D操作

    • bitBlit

    • stretchBlit

    • rect fill & clear

    • filterblit

    • Alpha Blending

    • 90/180/270 rotation

    • scale/crop

    • line

    • RGB2YUV

    • YUV2RGB

  • Multi-src blit

    • 支持不同尺寸rect多源混叠

    • 支持最多 8 个源

    • 支持每个源设置单独的旋转参数

    • 支持每个源设置单独的缩放参数


显示处理单元​

  • 支持 3 路视频异显：

    • DP0 显示通道支持：4K@60fps

    • DP1 显示通道支持：1080P@60fps

    • DP2 显示通道支持：720P@60fps

  • DP0 和 DP1 显示通道

    • 各私有 1 层光标层和 1 层视频层

    • 支持 4 层共享图层，可任意分配至 DP0 和 DP1 通道

    • 支持 dithering 和 Gamma 校正查找表

    • 支持同源输出/同源缩放输出

  • DP2 显示通道只支持从内存读取数据并输出到输出接口


视频接口​

  • 输入接口

    • 支持 4 路 MIPI CSI2 D-PHY 接口

    • 拼接支持 2×4lane/4×2lane/1×4lane+2×2lane

    • 支持 MIPI D-PHY v1.1/v1.2 接口规范

    • 支持最高速率：2.5Gbps/lane

    • 支持 RAW10/RAW12 输入

    • 支持输入最大分辨率 12M Pixel

  • 显示接口

    • HDMI TX 接口

      • 支持 HDMI 1.4/2.0 接口规范

      • 支持最大带宽为 18 Gbps

      • 支持最大输出：4K@60fps

      • 支持音频输出

      • 支持高达 10bit 的 YUV/RGB 输出

      • 支持 HDCP 1.4

      • 支持 HPD

    • MIPI DSI 接口

      • 支持 1 路 4 Lane 的 MIPI DSI D-PHY 接口

      • 支持 MIPI D-PHY v1.1/v1.2 接口规范

      • 支持最高速率：2.5 Gbps/lane

      • 支持最大输出：4K@60fps

      • 支持高达 8bit 的 YUV/RGB 输出

    • USB3.1/DP/eDP 接口

      • 支持 1 个 USB3.1/DP 1.4/eDP1.5 的接口

        • 支持 USB 3.1 以 Type-C 接口输出

        • 支持 USB 3.1+2 lane DP 以 Type-C 接口输出

        • 支持 USB 2.0 +4 lane DP 以 Type-C 接口输出

        • 支持 USB 3.1 以 Type-A 接口输出 +2 lane DP/eDP 接口输出

        • 支持 USB 2.0 以 Type-A/C 接口输出 +4 lane DP/eDP 接口输出

      • DP/eDP 特性：

        • 支持 DP/eDP 输出：4K@60fps

        • DP/eDP 接口支持音频输出

        • 支持高达 10bit 的 YUV/RGB 输出

        • 支持 HDCP 1.3

      • 支持 HPD


音频接口​

  • 支持 1 个 8 通道的 I2S/PCM 接口

    • 支持 RX/TX 全双工

    • 支持最高 384kHz 采样率

    • 支持采样精度 16bit、24bit、32bit

    • 支持主模式

    • 支持标准 I2S、左对齐（Left-Justified）、右对齐（Right-Justified）共 3 种 I2S 格式

  • 支持 3 个 2 通道的 I2S/PCM 接口

    • 支持 RX/TX 全双工

    • 支持最高 384kHz 采样率

    • 支持采样精度 16bit、24bit、32bit

    • 支持主模式

    • 支持标准 I2S、左对齐（Left-Justified）、右对齐（Right-Justified）共 3 种 I2S 格式

  • 支持 1 个 PDM 接口

    • 支持高达 8 个通道

    • 支持最高 192kHz 采样率

    • 支持 16/24位采样精度

  • 支持 1 个 TDM/PCM 接口

    • 支持 TDM 输入

    • 支持高达 8 个通道

    • 支持最高 192KHz 的采样率

    • 支持 16/24/32 位采样精度

    • 支持主从模式


安全引擎​

  • TEE+REE 两层安全体系架构。

  • 支持加密算法

    • 对称加密算法 AES，TDES，DES，SM4

    • 非对称加密算法 RSA1024/2048/3072/4096，SM2

    • HASH 算法 SHA-1/224/256/384/512， SM3， MD5

  • 硬件随机数发生器

  • 基于硬件的隔离机制

  • 支持安全启动


外设接口​

  • 支持 POR

  • 支持外部复位输入

  • 支持内部 RTC

  • 集成 4 通道 ADC

  • 集成 10 个 UART

  • 集成 10 个 I2C 接口

  • 集成 2 个 QSPI 接口和 2 个 SPI 接口

  • 集成 2 个 GMAC，支持 RGMII/RMII

  • 集成 3 路 6 通道 PWM 接口

  • 集成 1 个 eMMC5.0/5.1 接口

  • 集成 1 个 SD3.0/SDIO3.0 接口

  • 集成 1 组 USB3.1/DP1.4/eDP1.5 Combo 接口。USB 3.1 接口可配置为 host 或 device 模式

  • 集成 2 组 USB 2.0 接口，可配置为 host 或 device 模式

  • 集成 1 组 PCIe3.1/SATA3.0 Combo接口，支持组合如下：

    • 1 个 x4 RC/EP

    • 1 个 x2 RC/EP+1 个 x1 RC

    • 1 个 x2 RC/EP+2 个 SATA

    • 1 个 x1 RC/EP+1 个 x1 RC+2 个 SATA

  • 集成 JTAG、GPIO 等

  • 集成 3 路 CAN 接口，支持 CAN-FD 协议

  • 集成芯片级联接口，支持板级互联


物理规格​

  • 功耗

    • 支持多级省电模式

  • 工作电压

    • 内核电压为 0.8V

    • IO 电压为 1.8V

    • LPDDR4 接口电压为 1.1V

    • LPDDR4x 接口电压为 0.6V

  • 封装形式

    • RoHS, FC-BGA

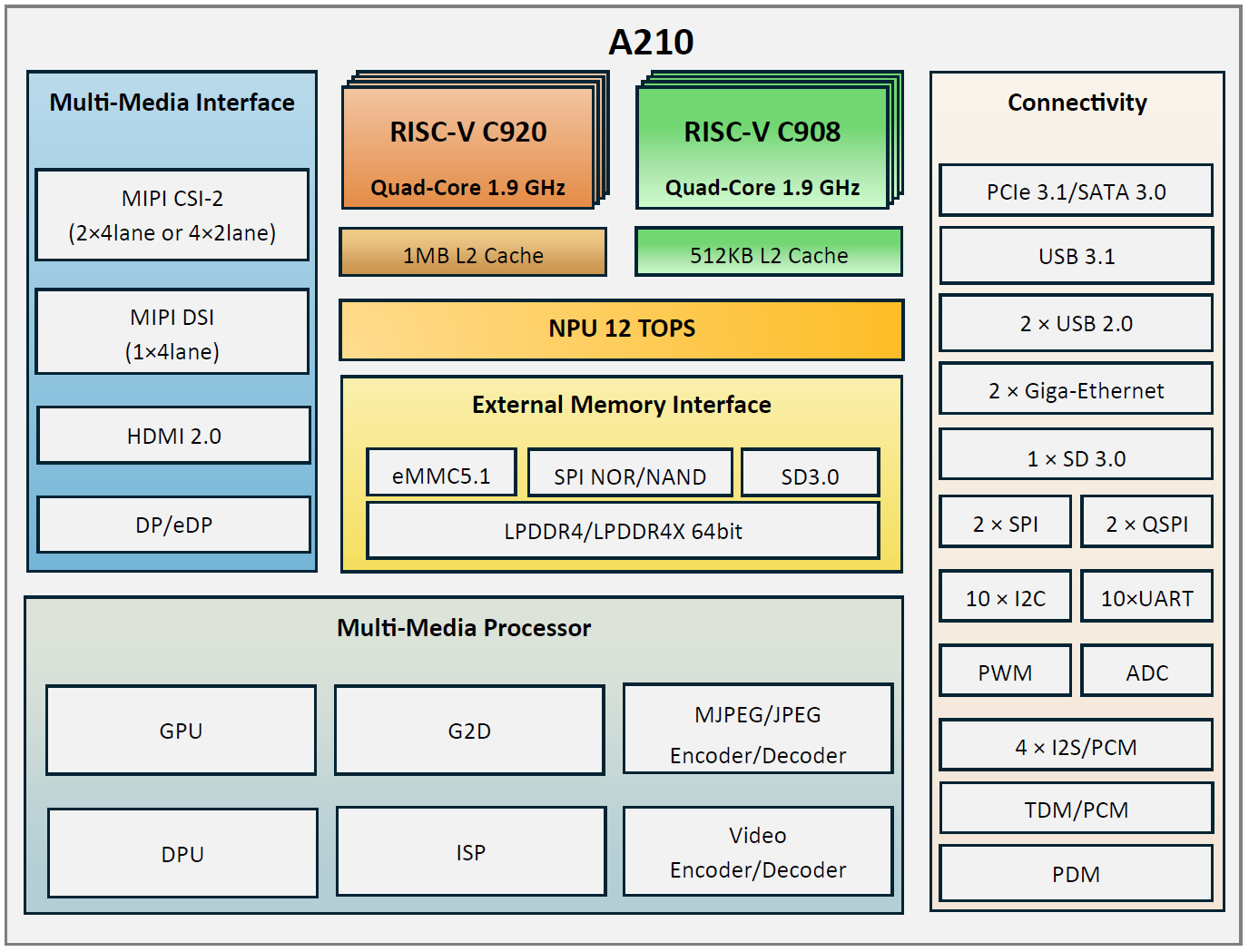

结构框图​

结构框图

封装信息​

封装参数​

根据芯片功耗和性能要求，封装参数如下。

AxisSymbolCommon Dimensions
MIN.NOM.MAX.
Body Size:XE24.80025.00025.200
YD24.80025.00025.200
Ball Pitch:e0.6
Total Thickness:A1.7681.8892.010
Lid Height:0.875 Ref.
Substrate Thickness:0.6440.7540.864
Ball Diameter:0.300
Stand Off:A10.1600.2100.260
Ball Width:b0.2600.3100.360
Package Edge Tolerance:aaa0.200
Lid Flatness:ccc0.050
Coplanarity:ddd0.150
Ball Offset (Package):eee0.200
Ball Offset (Ball):fff0.080
Ball Count:n1373
Edge Ball Center to Center:XE123.400
YD123.400
Edge Ball Center to Package Edge:Xg0.800 Ref.
Yf0.800 Ref.

说明：

PKG total thickness (A) does not include the warpage value.

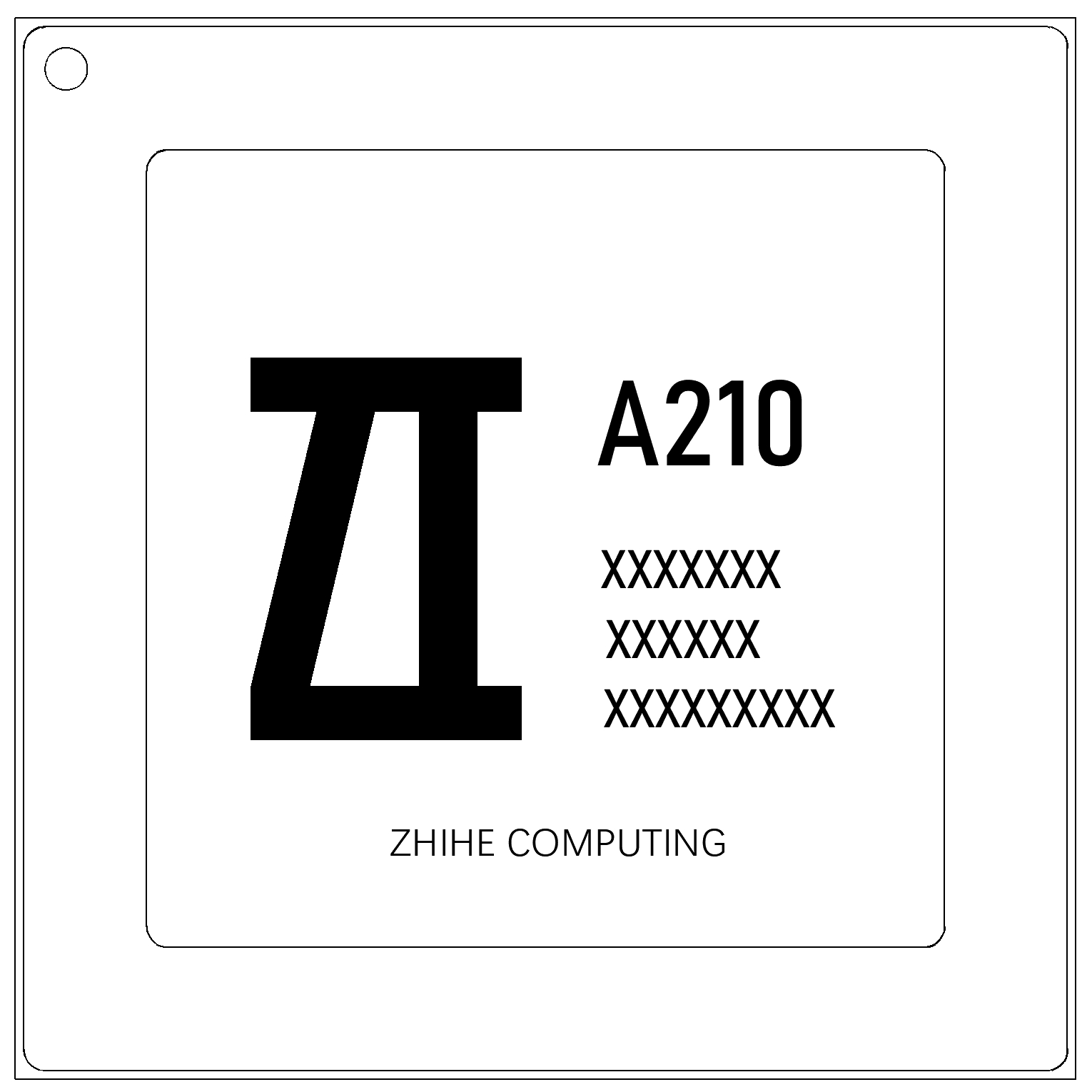

标签​

label

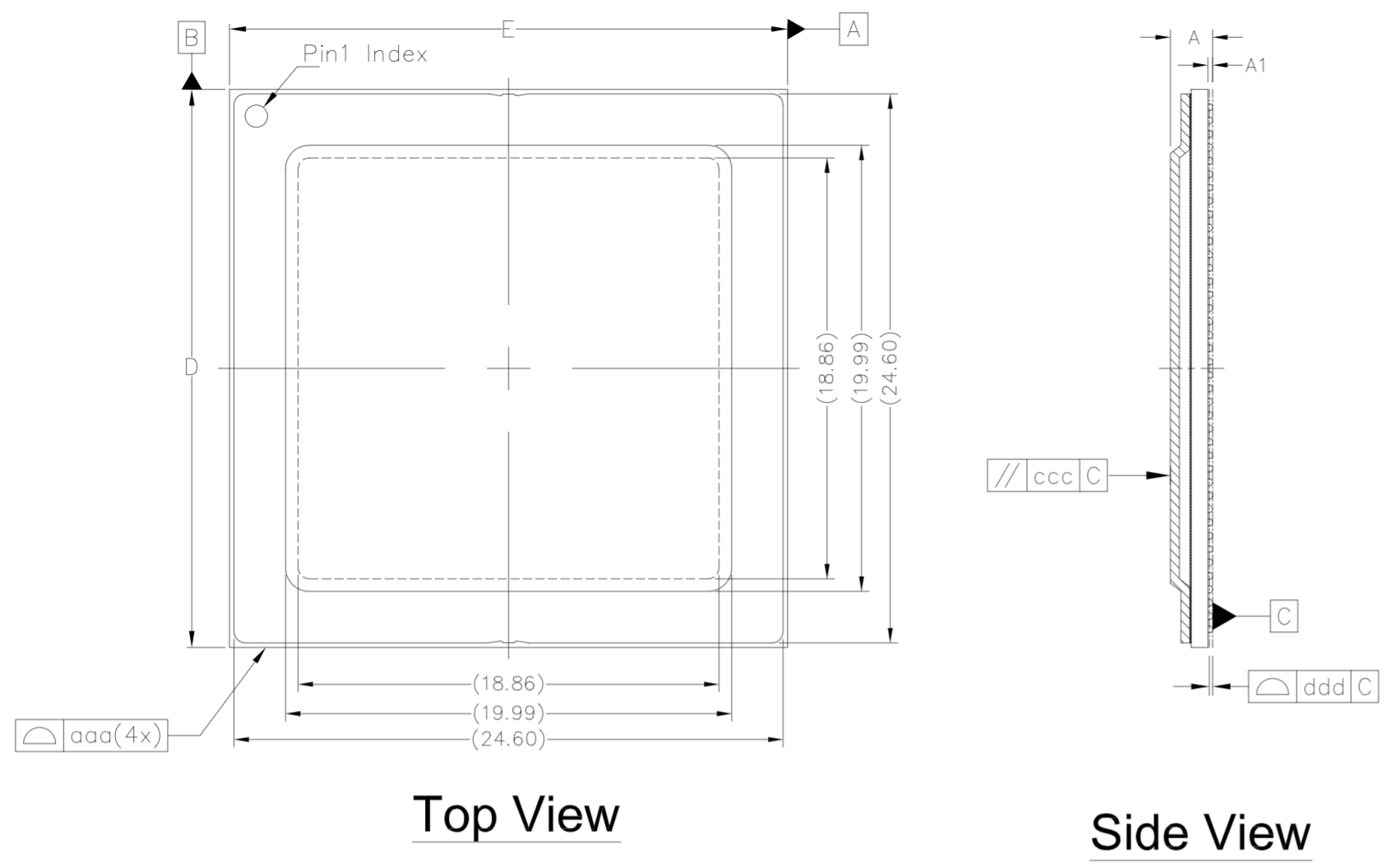

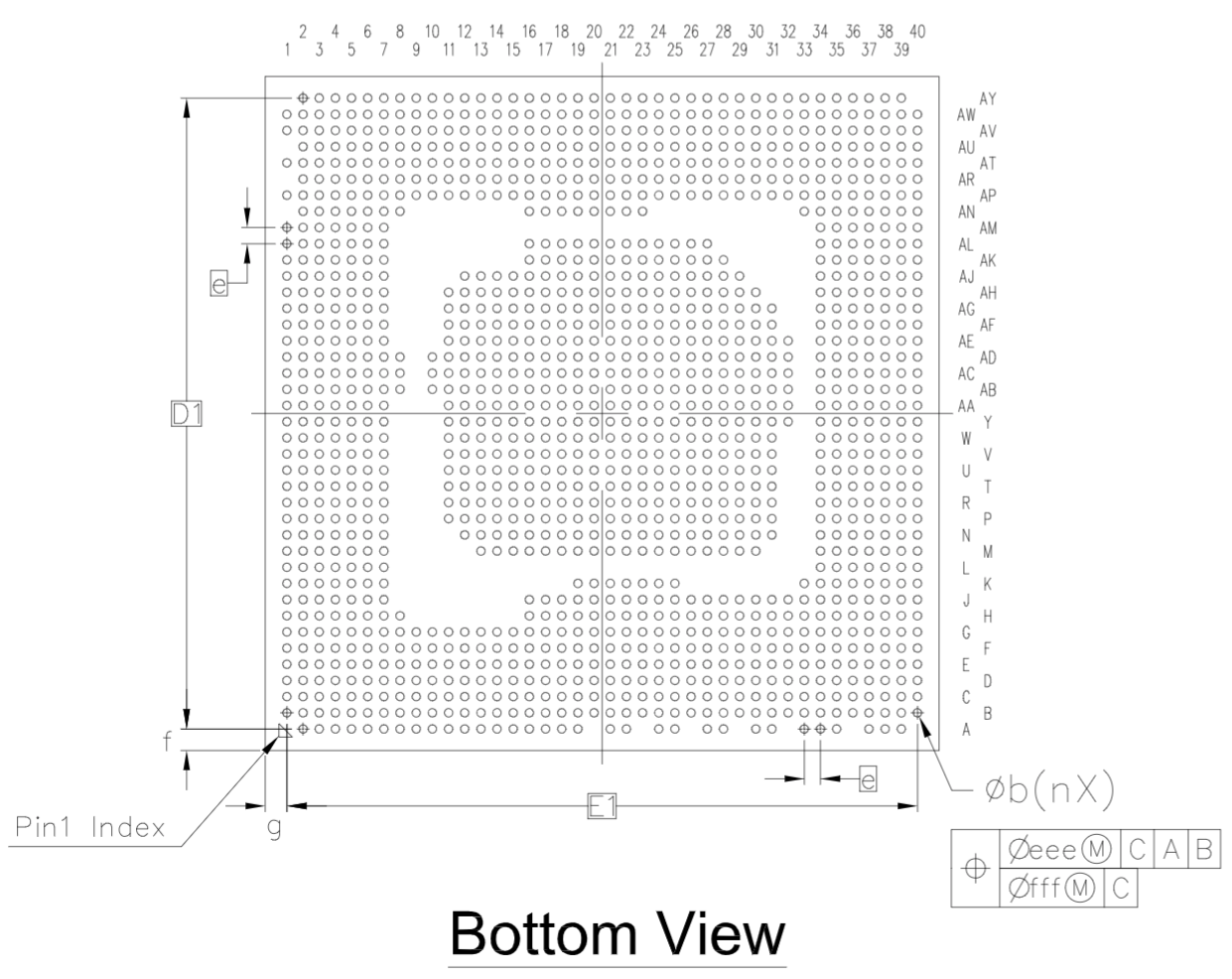

封装尺寸​

尺寸1

尺寸2


芯片热阻​

符号参数典型单位
θJA结到空气环境的热阻，空气流动速度 0m/s7.53℃/W
θJB结到 PCB 的热阻，空气流动速度 0m/s2.86℃/W
θJC结到封装外壳的热阻，空气流动速度 0m/s0.31℃/W

说明

以上热阻参数基于 JEDEC JESD51-2 标准，具体温度和单板的设计、大小、厚度、材质及其他物理因素有关，需要根据应用条件具体分析。


芯片潮敏​

芯片潮湿敏感等级 MSL：4 级。


管脚描述​

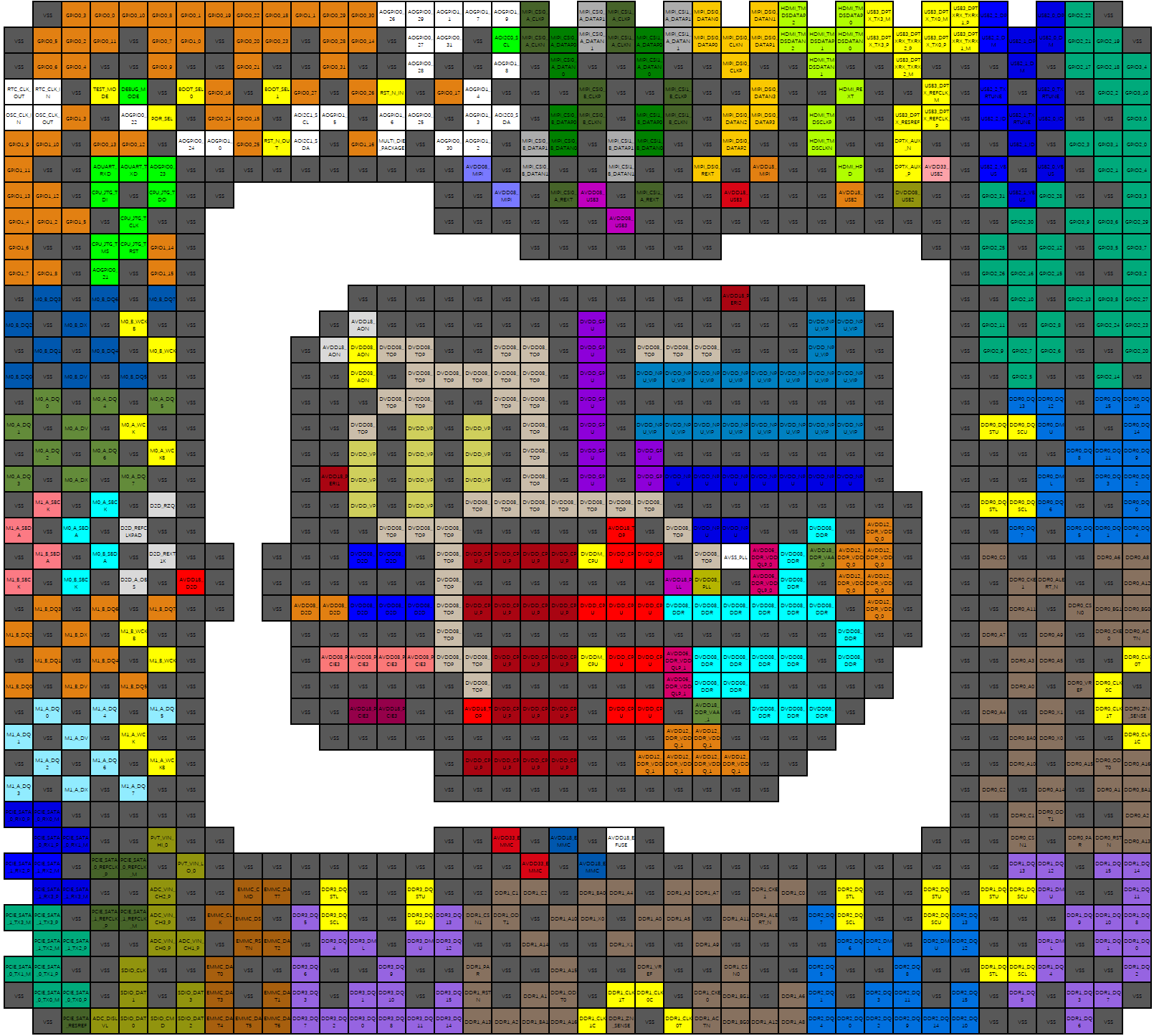

管脚映射图​

Ballmap


管脚定义​

管脚管脚定义管脚管脚定义管脚管脚定义
A2VSSAF16DVDD08_TOPAP17VSS
A3GPIO0_3AF17DVDD08_TOPAP18VSS
A4GPIO0_0AF18DVDD_CPU_PAP19AVDD33_EMMC
A5GPIO0_10AF19DVDD_CPU_PAP20VSS
A6GPIO0_8AF20DVDD_CPU_PAP21AVDD18_EMMC
A7GPIO0_1AF21DVDDM_CPUAP22VSS
A8GPIO0_19AF22DVDD_CPUAP23VSS
A9GPIO0_22AF23DVDD_CPUAP24VSS
A10GPIO0_18AF24AVDD06_DDR_VDDQLP_1AP25VSS
A11GPIO1_1AF25DVDD08_DDRAP26VSS
A12GPIO0_29AF26DVDD08_DDRAP27VSS
A13GPIO0_30AF27DVDD08_DDRAP28VSS
A14AOGPIO0_26AF28DVDD08_DDRAP29VSS
A15AOGPIO0_29AF29VSSAP30VSS
A16AOGPIO1_1AF30DVDD08_DDRAP31VSS
A17AOGPIO1_7AF31VSSAP32VSS
A18AOGPIO1_9AF34VSSAP33VSS
A19MIPI_CSI0_A_CLKPAF35VSSAP34VSS
A21MIPI_CSI0_A_DATAP1AF36DDR0_A3AP35VSS
A22MIPI_CSI1_A_CLKPAF37DDR0_A5AP36DDR1_DQ13
A24MIPI_CSI1_A_DATAP1AF38VSSAP37DDR1_DQ12
A25MIPI_DSI0_DATAN0AF39VSSAP38VSS
A27MIPI_DSI0_DATAN1AF40DDR0_CLK0TAP39DDR1_DQ15
A28HDMI_TMDSDATAP2AG1M1_B_DQ0AP40DDR1_DQ14
A30HDMI_TMDSDATAP0AG2VSSAR2PCIE_SATA_1_RX3_P
A31USB3_DPTX_TX3_MAG3M1_B_DVAR3PCIE_SATA_1_RX3_M
A33USB3_DPTX_TX0_MAG4VSSAR4VSS
A34USB3_DPTXRX_TXRX1_PAG5M1_B_DQ5AR5VSS
A35USB2_2_DPAG6VSSAR6ADC_VIN_CH2_P
A37USB2_0_DPAG7VSSAR7VSS
A38GPIO2_22AG11VSSAR8VSS
A39VSSAG12VSSAR9EMMC_CMD
AA1M1_A_SBDAAG13VSSAR10EMMC_DAT7
AA2VSSAG14VSSAR11VSS
AA3M0_A_SBDAAG15VSSAR12DDR3_DQSTL
AA4VSSAG16VSSAR13VSS
AA5D2D_REFCLKPADAG17DVDD08_TOPAR14VSS
AA6VSSAG18VSSAR15DDR3_DQSTU
AA7VSSAG19VSSAR16VSS
AA11VSSAG20VSSAR17VSS
AA12VSSAG21VSSAR18DDR1_C1
AA13VSSAG22VSSAR19DDR1_C2
AA14DVDD08_TOPAG23VSSAR20VSS
AA15DVDD08_TOPAG24AVDD06_DDR_VDDQLP_1AR21DDR1_BA0
AA16DVDD08_TOPAG25DVDD08_DDRAR22DDR1_A4
AA17VSSAG26DVDD08_DDRAR23VSS
AA18VSSAG27VSSAR24DDR1_A3
AA19VSSAG28VSSAR25DDR1_A7
AA20VSSAG29VSSAR26VSS
AA21VSSAG30VSSAR27DDR1_CKE1
AA22AVDD18_TOPAG31VSSAR28DDR1_C0
AA23VSSAG34VSSAR29VSS
AA24DVDD08_TOPAG35VSSAR30DDR2_DQSTL
AA25DVDD_NPUAG36DDR0_A0AR31VSS
AA26DVDD_NPUAG37VSSAR32VSS
AA27VSSAG38DDR0_VREFAR33DDR2_DQSTU
AA28VSSAG39DDR0_CLK0CAR34VSS
AA29DVDD08_DDRAG40VSSAR35DDR1_DQSTU
AA30VSSAH1VSSAR36DDR1_DQSCU
AA31AVDD12_DDR_VDDQ_0AH2M1_A_DQ0AR37DDR1_DMU
AA32VSSAH3VSSAR38VSS
AA34VSSAH4M1_A_DQ4AR39VSS
AA35VSSAH5VSSAR40DDR1_DQ11
AA36DDR0_DQ7AH6M1_A_DQ5AT1PCIE_SATA_1_TX3_M
AA37VSSAH7VSSAT2PCIE_SATA_1_TX3_P
AA38DDR0_DQ5AH11VSSAT3VSS
AA39DDR0_DQ1AH12VSSAT4PCIE_SATA_1_REFCLK_P
AA40DDR0_DQ4AH13AVDD18_PCIE3AT5PCIE_SATA_1_REFCLK_M
AB1VSSAH14AVDD18_PCIE3AT6ADC_VIN_CH3_P
AB2M1_B_SBDAAH15VSSAT7VSS
AB3VSSAH16VSSAT8EMMC_CLK
AB4M0_B_SBDAAH17AVDD18_TOPAT9EMMC_DS
AB5VSSAH18DVDD_CPU_PAT10VSS
AB6D2D_REXT1KAH19DVDD_CPU_PAT11DDR3_DQ5
AB7VSSAH20DVDD_CPU_PAT12DDR3_DQSCL
AB8VSSAH21VSSAT13VSS
AB10VSSAH22DVDD_CPUAT14VSS
AB11VSSAH23DVDD_CPUAT15DDR3_DQSCU
AB12VSSAH24VSSAT16DDR3_DQ13
AB13DVDD08_D2DAH25AVDD18_DDR_VAA_1AT17DDR1_CSN1
AB14DVDD08_D2DAH26VSSAT18DDR1_ODT1
AB15VSSAH27DVDD08_DDRAT19VSS
AB16DVDD08_TOPAH28DVDD08_DDRAT20DDR1_A10
AB17DVDD_CPU_PAH29DVDD08_DDRAT21DDR1_X0
AB18DVDD_CPU_PAH30VSSAT22VSS
AB19DVDD_CPU_PAH34VSSAT23DDR1_A0
AB20DVDD_CPU_PAH35DDR0_A4AT24DDR1_A5
AB21DVDDM_CPUAH36VSSAT25VSS
AB22DVDD_CPUAH37DDR0_X1AT26DDR1_A11
AB23DVDD_CPUAH38VSSAT27DDR1_ALERT_N
AB24VSSAH39DDR0_CLK1TAT28VSS
AB25DVDD08_TOPAH40DDR0_ZN_SENSEAT29DDR2_DQ7
AB26AVSS_PLLAJ1M1_A_DQ1AT30DDR2_DQSCL
AB27AVDD06_DDR_VDDQLP_0AJ2VSSAT31VSS
AB28DVDD08_DDRAJ3M1_A_DVAT32VSS
AB29AVDD18_DDR_VAA_0AJ4VSSAT33DDR2_DQSCU
AB30AVDD12_DDR_VDDQ_0AJ5M1_A_WCKAT34DDR2_DQ13
AB31AVDD12_DDR_VDDQ_0AJ6VSSAT35VSS
AB32VSSAJ7VSSAT36VSS
AB34VSSAJ12VSSAT37VSS
AB35DDR0_C0AJ13VSSAT38DDR1_DQ9
AB36VSSAJ14VSSAT39DDR1_DQ10
AB37VSSAJ15VSSAT40DDR1_DQ8
AB38VSSAJ16VSSAU2PCIE_SATA_1_TX2_M
AB39DDR0_A6AJ17VSSAU3PCIE_SATA_1_TX2_P
AB40DDR0_A8AJ18VSSAU4VSS
AC1M1_B_SBCKAJ19VSSAU5VSS
AC2VSSAJ20VSSAU6ADC_VIN_CH0_P
AC3M0_B_SBCKAJ21VSSAU7ADC_VIN_CH1_P
AC4VSSAJ22VSSAU8VSS
AC5D2D_A_OBSAJ23VSSAU9EMMC_RSTN
AC6VSSAJ24AVDD12_DDR_VDDQ_1AU10EMMC_DAT2
AC7AVDD18_D2DAJ25AVDD12_DDR_VDDQ_1AU11VSS
AC8VSSAJ26VSSAU12DDR3_DQ4
AC10VSSAJ27VSSAU13DDR3_DML
AC11VSSAJ28VSSAU14VSS
AC12VSSAJ29VSSAU15DDR3_DMU
AC13VSSAJ34VSSAU16DDR3_DQ12
AC14VSSAJ35VSSAU17VSS
AC15VSSAJ36DDR0_BA0AU18VSS
AC16DVDD08_TOPAJ37DDR0_X0AU19DDR1_A14
AC17VSSAJ38VSSAU20VSS
AC18VSSAJ39VSSAU21VSS
AC19VSSAJ40DDR0_CLK1CAU22DDR1_X1
AC20VSSAK1VSSAU23VSS
AC21VSSAK2M1_A_DQ2AU24VSS
AC22VSSAK3VSSAU25DDR1_A9
AC23VSSAK4M1_A_DQ6AU26VSS
AC24AVDD18_PLLAK5VSSAU27VSS
AC25DVDD08_PLLAK6M1_A_WCKBAU28VSS
AC26VSSAK7VSSAU29VSS
AC27AVDD06_DDR_VDDQLP_0AK16VSSAU30DDR2_DQ6
AC28DVDD08_DDRAK17DVDD_CPU_PAU31DDR2_DML
AC29VSSAK18DVDD_CPU_PAU32VSS
AC30AVDD12_DDR_VDDQ_0AK19DVDD_CPU_PAU33DDR2_DMU
AC31AVDD12_DDR_VDDQ_0AK20DVDD_CPU_PAU34DDR2_DQ12
AC32VSSAK21VSSAU35VSS
AC34VSSAK22VSSAU36VSS
AC35VSSAK23AVDD12_DDR_VDDQ_1AU37DDR1_DML
AC36DDR0_CKE1AK24AVDD12_DDR_VDDQ_1AU38VSS
AC37DDR0_ALERT_NAK25AVDD12_DDR_VDDQ_1AU39DDR1_DQ1
AC38VSSAK26AVDD12_DDR_VDDQ_1AU40DDR1_DQ0
AC39VSSAK27VSSAV1PCIE_SATA_0_TX1_M
AC40DDR0_A12AK28VSSAV2PCIE_SATA_0_TX1_P
AD1VSSAK34VSSAV3VSS
AD2M1_B_DQ3AK35VSSAV4VSS
AD3VSSAK36DDR0_A10AV5SDIO_CLK
AD4M1_B_DQ6AK37VSSAV6VSS
AD5VSSAK38DDR0_A15AV7VSS
AD6M1_B_DQ7AK39DDR0_ODT0AV8EMMC_DAT0
AD7VSSAK40DDR0_A16AV9VSS
AD8VSSAL1M1_A_DQ3AV10VSS
AD10VSSAL2VSSAV11DDR3_DQ6
AD11AVDD08_D2DAL3M1_A_DXAV12VSS
AD12AVDD08_D2DAL4VSSAV13VSS
AD13DVDD08_D2DAL5M1_A_DQ7AV14DDR3_DQ9
AD14DVDD08_D2DAL6VSSAV15VSS
AD15DVDD08_D2DAL7VSSAV16VSS
AD16DVDD08_TOPAL16VSSAV17DDR1_PAR
AD17DVDD_CPU_PAL17VSSAV18VSS
AD18DVDD_CPU_PAL18VSSAV19VSS
AD19DVDD_CPU_PAL19VSSAV20DDR1_A15
AD20DVDD_CPU_PAL20VSSAV21VSS
AD21DVDD_CPUAL21VSSAV22VSS
AD22DVDD_CPUAL22VSSAV23DDR1_VREF
AD23DVDD_CPUAL23VSSAV24VSS
AD24DVDD08_DDRAL24VSSAV25VSS
AD25DVDD08_DDRAL25VSSAV26DDR1_CSN0
AD26DVDD08_DDRAL26VSSAV27VSS
AD27DVDD08_DDRAL27VSSAV28VSS
AD28DVDD08_DDRAL34VSSAV29DDR2_DQ5
AD29DVDD08_DDRAL35DDR0_C2AV30VSS
AD30VSSAL36VSSAV31VSS
AD31AVDD12_DDR_VDDQ_0AL37DDR0_A14AV32DDR2_DQ8
AD32VSSAL38VSSAV33VSS
AD34VSSAL39DDR0_A1AV34VSS
AD35VSSAL40DDR0_BA1AV35DDR1_DQSTL
AD36DDR0_A11AM1PCIE_SATA_0_RX0_PAV36DDR1_DQSCL
AD37VSSAM2PCIE_SATA_0_RX0_MAV37DDR1_DQ4
AD38DDR0_CSN0AM3VSSAV38VSS
AD39DDR0_BG1AM4VSSAV39VSS
AD40DDR0_BG0AM5VSSAV40DDR1_DQ2
AE1M1_B_DQ2AM6VSSAW1VSS
AE2VSSAM7VSSAW2PCIE_SATA_0_TX0_M
AE3M1_B_DXAM34VSSAW3PCIE_SATA_0_TX0_P
AE4VSSAM35VSSAW4VSS
AE5M1_B_WCKBAM36DDR0_C1AW5SDIO_DAT1
AE6VSSAM37DDR0_ODT1AW6VSS
AE7VSSAM38VSSAW7SDIO_DAT3
AE11VSSAM39VSSAW8EMMC_DAT3
AE12VSSAM40DDR0_A2AW9VSS
AE13VSSAN2PCIE_SATA_0_RX1_PAW10EMMC_DAT1
AE14VSSAN3PCIE_SATA_0_RX1_MAW11DDR3_DQ3
AE15VSSAN4VSSAW12VSS
AE16DVDD08_TOPAN5VSSAW13DDR3_DQ1
AE17VSSAN6PVT_VIN_HI_0AW14DDR3_DQ10
AE18VSSAN7VSSAW15VSS
AE19VSSAN8VSSAW16DDR3_DQ15
AE20VSSAN16VSSAW17DDR1_RSTN
AE21VSSAN17VSSAW18VSS
AE22VSSAN18AVDD33_EMMCAW19DDR1_A1
AE23VSSAN19VSSAW20DDR1_ODT0
AE24VSSAN20AVDD18_EMMCAW21VSS
AE25VSSAN21VSSAW22DDR1_CLK1T
AE26VSSAN22AVDD18_EFUSEAW23DDR1_CLK0C
AE27VSSAN23VSSAW24VSS
AE28VSSAN33VSSAW25DDR1_CKE0
AE29VSSAN34VSSAW26DDR1_BG1
AE30DVDD08_DDRAN35VSSAW27VSS
AE31VSSAN36DDR0_CSN1AW28DDR1_A6
AE32VSSAN37VSSAW29DDR2_DQ1
AE34VSSAN38DDR0_PARAW30VSS
AE35DDR0_A7AN39DDR0_RSTNAW31DDR2_DQ3
AE36VSSAN40DDR0_A13AW32DDR2_DQ11
AE37DDR0_A9AP1PCIE_SATA_1_RX2_PAW33VSS
AE38VSSAP2PCIE_SATA_1_RX2_MAW34DDR2_DQ15
AE39DDR0_CKE0AP3VSSAW35VSS
AE40DDR0_ACTNAP4PCIE_SATA_0_REFCLK_PAW36DDR1_DQ5
AF1VSSAP5PCIE_SATA_0_REFCLK_MAW37VSS
AF2M1_B_DQ1AP6VSSAW38DDR1_DQ3
AF3VSSAP7PVT_VIN_LO_0AW39DDR1_DQ7
AF4M1_B_DQ4AP8VSSAW40VSS
AF5VSSAP9VSSAY2VSS
AF6M1_B_WCKAP10VSSAY3PCIE_SATA_RESREF
AF7VSSAP11VSSAY4ADC_DISLVL
AF11VSSAP12VSSAY5SDIO_DAT0
AF12AVDD08_PCIE3AP13VSSAY6SDIO_CMD
AF13AVDD08_PCIE3AP14VSSAY7SDIO_DAT2
AF14AVDD08_PCIE3AP15VSSAY8EMMC_DAT4
AF15AVDD08_PCIE3AP16VSSAY9EMMC_DAT5
AY10EMMC_DAT6F39GPIO3_1P23DVDD08_TOP
AY11DDR3_DQ7F40GPIO2_0P24DVDD08_TOP
AY12DDR3_DQ2G1GPIO1_11P25DVDD08_TOP
AY13DDR3_DQ0G2VSSP26VSS
AY14DDR3_DQ8G3VSSP27VSS
AY15DDR3_DQ11G4AOUART_RXDP28VSS
AY16DDR3_DQ14G5AOUART_TXDP29DVDD_NPU_VIP
AY17DDR1_A13G6AOGPIO0_23P30VSS
AY18DDR1_A2G7VSSP31VSS
AY19DDR1_BA1G8VSSP34VSS
AY20DDR1_A16G9VSSP35GPIO2_9
AY21DDR1_CLK1CG10VSSP36GPIO2_7
AY22DDR1_ZN_SENSEG11VSSP37GPIO2_6
AY23VSSG12VSSP38VSS
AY24DDR1_CLK0TG13VSSP39VSS
AY25DDR1_ACTNG14VSSP40GPIO2_20
AY26DDR1_BG0G15VSSR1M0_B_DQ0
AY27DDR1_A12G16VSSR2VSS
AY28DDR1_A8G17AVDD08_MIPIR3M0_B_DV
AY29DDR2_DQ4G18VSSR4VSS
AY30DDR2_DQ0G19MIPI_CSI0_B_DATAN1R5M0_B_DQ5
AY31DDR2_DQ2G20VSSR6VSS
AY32DDR2_DQ9G21VSSR7VSS
AY33DDR2_DQ14G22MIPI_CSI1_B_DATAN1R11VSS
AY34DDR2_DQ10G23VSSR12VSS
AY35VSSG24VSSR13DVDD08_AON
AY36VSSG25MIPI_DSI0_REXTR14VSS
AY37VSSG26VSSR15DVDD08_TOP
AY38DDR1_DQ6G27AVDD18_MIPIR16DVDD08_TOP
AY39VSSG28VSSR17DVDD08_TOP
B1VSSG29VSSR18DVDD08_TOP
B2GPIO0_5G30HDMI_HPDR19DVDD08_TOP
B3GPIO0_2G31VSSR20VSS
B4GPIO0_11G32DPTX_AUX_PR21DVDD_GPU
B5VSSG33AVDD33_USB2R22VSS
B6GPIO0_7G34VSSR23DVDD_NPU_VIP
B7GPIO1_0G35USB2_2_VBUSR24DVDD_NPU_VIP
B8VSSG36VSSR25DVDD_NPU_VIP
B9GPIO0_20G37USB2_0_VBUSR26DVDD_NPU_VIP
B10GPIO0_23G38VSSR27DVDD_NPU_VIP
B11VSSG39GPIO2_1R28DVDD_NPU_VIP
B12GPIO0_28G40GPIO2_4R29DVDD_NPU_VIP
B13GPIO0_14H1GPIO1_13R30DVDD_NPU_VIP
B14VSSH2GPIO1_12R31VSS
B15AOGPIO0_27H3VSSR34VSS
B16AOGPIO0_31H4CPU_JTG_TDIR35VSS
B17VSSH5VSSR36GPIO2_5
B18AOI2C0_SCLH6CPU_JTG_TDOR37VSS
B19MIPI_CSI0_A_CLKNH7VSSR38VSS
B20MIPI_CSI0_A_DATAP0H8VSSR39GPIO2_14
B21MIPI_CSI0_A_DATAN1H16VSSR40VSS
B22MIPI_CSI1_A_CLKNH17VSST1VSS
B23MIPI_CSI1_A_DATAP0H18AVDD08_MIPIT2M0_A_DQ0
B24MIPI_CSI1_A_DATAN1H19VSST3VSS
B25MIPI_DSI0_DATAP0H20MIPI_CSI0_A_REXTT4M0_A_DQ4
B26MIPI_DSI0_CLKNH21AVDD08_USB3T5VSS
B27MIPI_DSI0_DATAP1H22VSST6M0_A_DQ5
B28HDMI_TMDSDATAN2H23MIPI_CSI1_A_REXTT7VSS
B29HDMI_TMDSDATAP1H24VSST11VSS
B30HDMI_TMDSDATAN0H25VSST12VSS
B31USB3_DPTX_TX3_PH26AVDD18_USB3T13VSS
B32USB3_DPTXRX_TXRX2_PH27VSST14DVDD08_TOP
B33USB3_DPTX_TX0_PH28VSST15DVDD08_TOP
B34USB3_DPTXRX_TXRX1_MH29VSST16VSS
B35USB2_2_DMH30AVDD18_USB2T17VSS
B36USB2_1_DPH31VSST18DVDD08_TOP
B37USB2_0_DMH32DVDD08_USB2T19DVDD08_TOP
B38GPIO2_21H33VSST20VSS
B39GPIO2_19H34VSST21DVDD_GPU
B40VSSH35GPIO2_31T22VSS
C1VSSH36USB2_1_VBUST23VSS
C2GPIO0_6H37GPIO2_28T24VSS
C3GPIO0_4H38VSST25VSS
C4VSSH39VSST26VSS
C5VSSH40GPIO3_3T27VSS
C6GPIO0_9J1GPIO1_4T28VSS
C7VSSJ2GPIO1_2T29VSS
C8VSSJ3GPIO1_5T30VSS
C9GPIO0_21J4VSST31VSS
C10VSSJ5CPU_JTG_TCLKT34VSS
C11VSSJ6VSST35VSS
C12GPIO0_31J7VSST36DDR0_DQ13
C13VSSJ16VSST37DDR0_DQ12
C14VSSJ17VSST38VSS
C15AOGPIO0_28J18VSST39DDR0_DQ15
C16VSSJ19VSST40DDR0_DQ10
C17VSSJ20VSSU1M0_A_DQ1
C18AOGPIO1_8J21VSSU2VSS
C19VSSJ22AVDD08_USB3U3M0_A_DV
C20MIPI_CSI0_A_DATAN0J23VSSU4VSS
C21VSSJ24VSSU5M0_A_WCK
C22VSSJ25VSSU6VSS
C23MIPI_CSI1_A_DATAN0J26VSSU7VSS
C24VSSJ27VSSU11VSS
C25VSSJ28VSSU12VSS
C26MIPI_DSI0_CLKPJ29VSSU13DVDD08_TOP
C27VSSJ30VSSU14VSS
C28VSSJ31VSSU15DVDD_VP
C29HDMI_TMDSDATAN1J32VSSU16VSS
C30VSSJ33VSSU17DVDD_VP
C31VSSJ34VSSU18VSS
C32USB3_DPTXRX_TXRX2_MJ35VSSU19DVDD08_TOP
C33VSSJ36GPIO2_30U20VSS
C34VSSJ37VSSU21DVDD_GPU
C35VSSJ38GPIO3_9U22VSS
C36USB2_1_DMJ39GPIO3_6U23DVDD_NPU_VIP
C37VSSJ40GPIO2_29U24DVDD_NPU_VIP
C38GPIO2_17K1GPIO1_6U25DVDD_NPU_VIP
C39GPIO2_18K2VSSU26DVDD_NPU_VIP
C40GPIO3_4K3VSSU27DVDD_NPU_VIP
D1RTC_CLK_OUTK4CPU_JTG_TMSU28DVDD_NPU_VIP
D2RTC_CLK_INK5CPU_JTG_TRSTU29DVDD_NPU_VIP
D3VSSK6GPIO1_14U30DVDD_NPU_VIP
D4TEST_MODEK7VSSU31VSS
D5DEBUG_MODEK19VSSU34VSS
D6VSSK20VSSU35DDR0_DQSTU
D7BOOT_SEL0K21VSSU36DDR0_DQSCU
D8GPIO0_16K22VSSU37DDR0_DMU
D9VSSK23VSSU38VSS
D10BOOT_SEL1K24VSSU39VSS
D11GPIO0_27K25VSSU40DDR0_DQ14
D12VSSK33VSSV1VSS
D13GPIO0_26K34VSSV2M0_A_DQ2
D14RST_N_INK35GPIO2_25V3VSS
D15VSSK36VSSV4M0_A_DQ6
D16GPIO0_17K37GPIO2_12V5VSS
D17AOGPIO1_4K38VSSV6M0_A_WCKB
D18VSSK39GPIO3_5V7VSS
D19VSSK40GPIO3_7V11VSS
D20VSSL1GPIO1_7V12VSS
D21MIPI_CSI0_B_CLKPL2GPIO1_8V13DVDD_VP
D22VSSL3VSSV14VSS
D23VSSL4AOGPIO0_21V15DVDD_VP
D24MIPI_CSI1_B_CLKPL5VSSV16VSS
D25VSSL6GPIO1_15V17DVDD_VP
D26VSSL7VSSV18VSS
D27MIPI_DSI0_DATAN3L34VSSV19DVDD08_TOP
D28VSSL35GPIO2_26V20VSS
D29VSSL36GPIO2_16V21DVDD_GPU
D30HDMI_REXTL37GPIO2_15V22VSS
D31VSSL38VSSV23DVDD_GPU
D32VSSL39VSSV24VSS
D33USB3_DPTX_REFCLK_ML40GPIO3_2V25VSS
D34VSSM1VSSV26VSS
D35USB2_2_TXRTUNEM2M0_B_DQ3V27VSS
D36VSSM3VSSV28VSS
D37USB2_0_TXRTUNEM4M0_B_DQ6V29VSS
D38VSSM5VSSV30VSS
D39GPIO2_2M6M0_B_DQ7V31VSS
D40GPIO3_10M7VSSV34VSS
E1OSC_CLK_INM13VSSV35VSS
E2OSC_CLK_OUTM14VSSV36VSS
E3GPIO1_3M15VSSV37VSS
E4VSSM16VSSV38DDR0_DQ8
E5AOGPIO0_22M17VSSV39DDR0_DQ11
E6POR_SELM18VSSV40DDR0_DQ9
E7VSSM19VSSW1M0_A_DQ3
E8GPIO0_24M20VSSW2VSS
E9GPIO0_15M21VSSW3M0_A_DX
E10VSSM22VSSW4VSS
E11AOI2C1_SCLM23VSSW5M0_A_DQ7
E12AOGPIO1_5M24VSSW6VSS
E13VSSM25VSSW7VSS
E14AOGPIO1_6M26AVDD18_PERI2W11VSS
E15AOGPIO0_25M27VSSW12AVDD18_PERI1
E16VSSM28VSSW13DVDD_VP
E17AOGPIO1_3M29VSSW14VSS
E18AOI2C0_SDAM30VSSW15DVDD_VP
E19VSSM34VSSW16VSS
E20MIPI_CSI0_B_DATAP0M35VSSW17DVDD_VP
E21MIPI_CSI0_B_CLKNM36GPIO2_10W18VSS
E22VSSM37VSSW19DVDD08_TOP
E23MIPI_CSI1_B_DATAP0M38GPIO2_13W20VSS
E24MIPI_CSI1_B_CLKNM39GPIO3_8W21DVDD_GPU
E25VSSM40GPIO2_27W22VSS
E26MIPI_DSI0_DATAN2N1M0_B_DQ2W23DVDD_GPU
E27MIPI_DSI0_DATAP3N2VSSW24DVDD_NPU
E28VSSN3M0_B_DXW25DVDD_NPU
E29HDMI_TMDSCLKPN4VSSW26DVDD_NPU
E30VSSN5M0_B_WCKBW27DVDD_NPU
E31VSSN6VSSW28DVDD_NPU
E32USB3_DPTX_RESREFN7VSSW29DVDD_NPU
E33USB3_DPTX_REFCLK_PN12VSSW30DVDD_NPU
E34VSSN13AVDD18_AONW31VSS
E35USB2_2_IDN14VSSW34VSS
E36USB2_1_TXRTUNEN15VSSW35VSS
E37USB2_0_IDN16VSSW36VSS
E38VSSN17VSSW37DDR0_DML
E39VSSN18VSSW38VSS
E40GPIO3_0N19VSSW39DDR0_DQ3
F1GPIO1_9N20VSSW40DDR0_DQ2
F2GPIO1_10N21DVDD_GPUY1VSS
F3VSSN22VSSY2M1_A_SBCK
F4GPIO0_13N23VSSY3VSS
F5GPIO0_12N24VSSY4M0_A_SBCK
F6VSSN25VSSY5VSS
F7AOGPIO0_24N26VSSY6D2D_RZQ
F8AOGPIO1_0N27VSSY7VSS
F9GPIO0_25N28VSSY11VSS
F10RST_N_OUTN29DVDD_NPU_VIPY12VSS
F11AOI2C1_SDAN30DVDD_NPU_VIPY13DVDD_VP
F12VSSN31VSSY14VSS
F13GPIO1_16N34VSSY15DVDD_VP
F14MULTI_DIE_PACKAGEN35GPIO2_11Y16VSS
F15VSSN36VSSY17DVDD08_TOP
F16AOGPIO0_30N37GPIO2_8Y18DVDD08_TOP
F17AOGPIO1_2N38VSSY19DVDD08_TOP
F18VSSN39GPIO2_24Y20DVDD08_TOP
F19MIPI_CSI0_B_DATAP1N40GPIO2_23Y21DVDD08_TOP
F20MIPI_CSI0_B_DATAN0P1VSSY22DVDD08_TOP
F21VSSP2M0_B_DQ1Y23DVDD08_TOP
F22MIPI_CSI1_B_DATAP1P3VSSY24VSS
F23MIPI_CSI1_B_DATAN0P4M0_B_DQ4Y25VSS
F24VSSP5VSSY26VSS
F25VSSP6M0_B_WCKY27VSS
F26MIPI_DSI0_DATAP2P7VSSY28VSS
F27VSSP11VSSY29VSS
F28VSSP12AVDD18_AONY30VSS
F29HDMI_TMDSCLKNP13DVDD08_AONY31VSS
F30VSSP14DVDD08_TOPY32VSS
F31VSSP15DVDD08_TOPY34VSS
F32DPTX_AUX_NP16VSSY35DDR0_DQSTL
F33VSSP17VSSY36DDR0_DQSCL
F34VSSP18DVDD08_TOPY37DDR0_DQ6
F35VSSP19DVDD08_TOPY38VSS
F36USB2_1_IDP20VSSY39VSS
F37VSSP21DVDD_GPUY40DDR0_DQ0
F38GPIO2_3P22VSS

上下电时序​

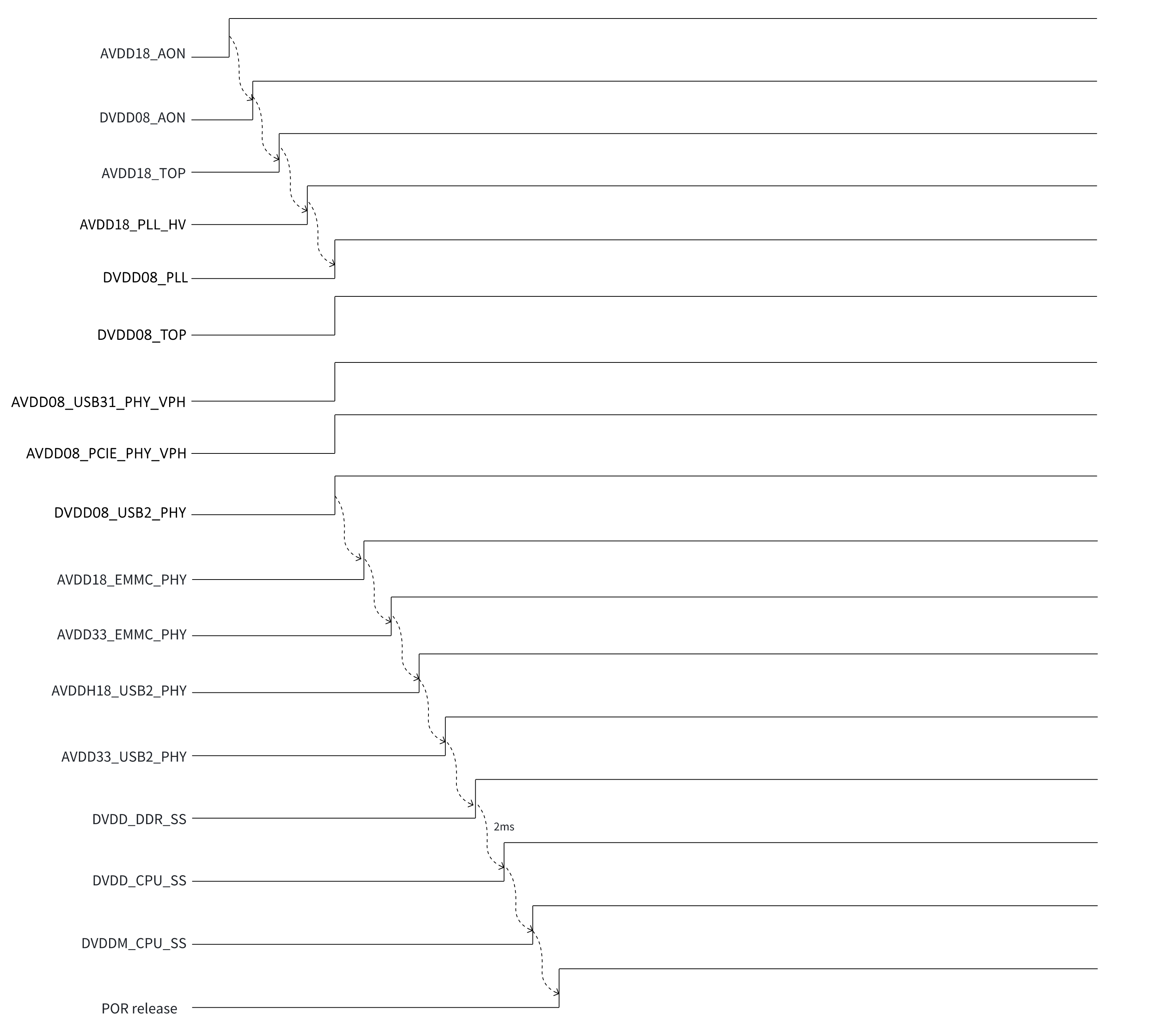

上电时序​

power on sequence

电源序列关系典型单位
AVDD18_AON 有效时间1000ms
AVDD18_AON 有效到 DVDD08_AON 有效时间间隔2ms
DVDD08_AON 有效到 AVDD18_TOP 有效时间间隔2ms
AVDD18_TOP 有效到 AVDD18_PLL_HV 有效时间间隔2ms
AVDD18_PLL_HV 有效到 DVDD08_PLL 有效时间间隔2ms
DVDD08_USB2_PHY 有效到 AVDD18_EMMC_PHY 有效时间间隔2ms
AVDD18_EMMC_PHY 有效到 AVDD33_EMMC_PHY 有效时间间隔2ms
AVDD33_EMMC_PHY 有效到 AVDDH18_USB2_PHY 有效时间间隔2ms
AVDDH18_USB2_PHY 有效到 AVDD33_USB2_PHY 有效时间间隔2ms
AVDD33_USB2_PHY 有效到 DVDD_DDR_SS 有效时间间隔2ms
DVDD_DDR_SS 有效到 DVDD_CPU_SS 有效时间间隔2ms
DVDD_CPU_SS 有效到 DVDDM_CPU_SS 有效时间间隔2ms
DVDDM_CPU_SS 有效到 POR release 有效时间间隔2ms
POR release 时间间隔6ms

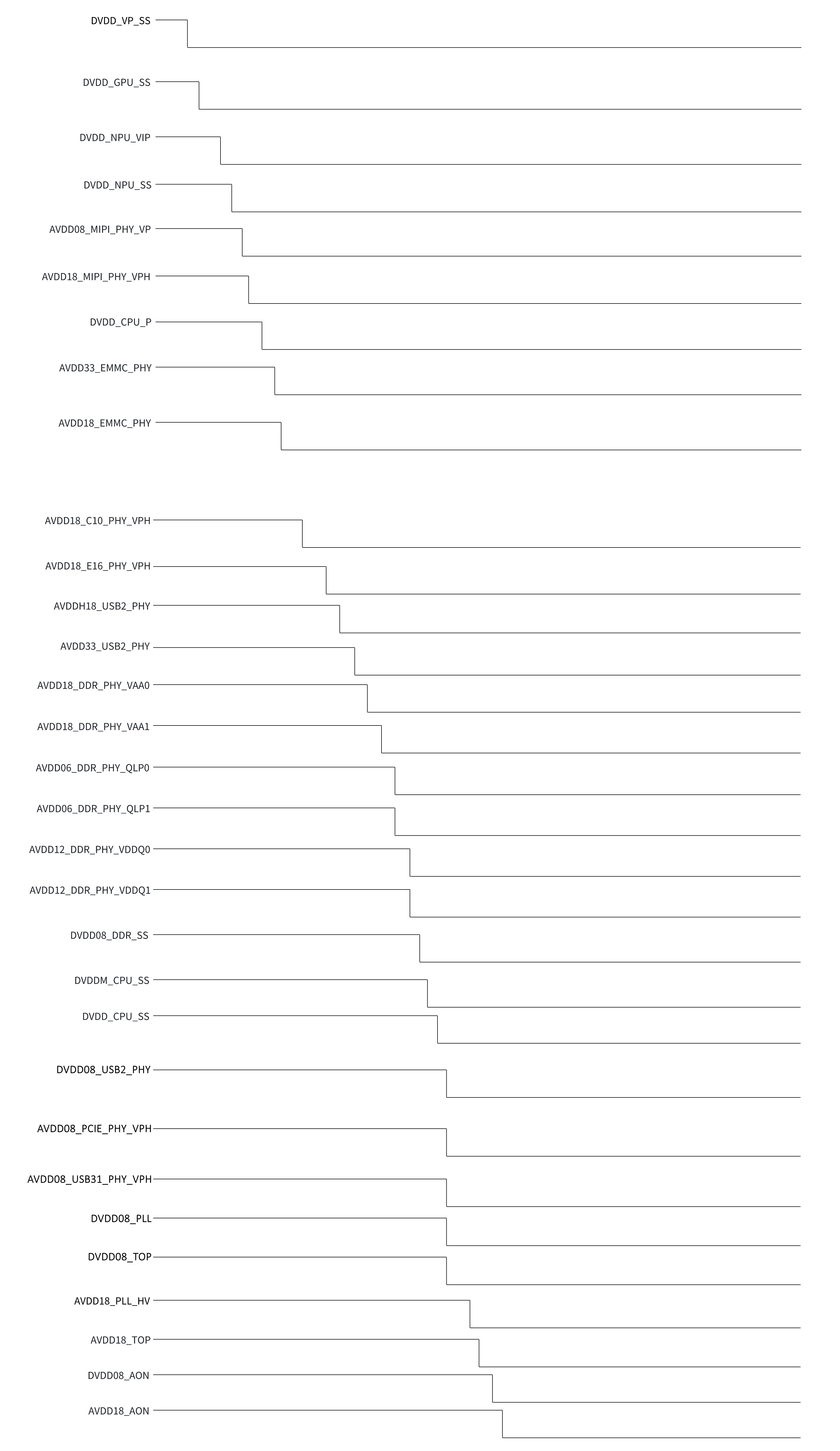

下电时序​

power off seqence

电源序列关系典型单位
DVDD_VP_SS 下电至 DVDD_GPU_SS 下电的时间间隔2ms
DVDD_GPU_SS 下电至 DVDD_NPU_VIP 下电的时间间隔2ms
DVDD_NPU_VIP 下电至 DVDD_NPU_SS 下电的时间间隔2ms
DVDD_NPU_SS 下电至 AVDD08_MIPI_PHY_VP 下电的时间间隔2ms
AVDD08_MIPI_PHY_VP 下电至 AVDD18_MIPI_PHY_VPH 下电的时间间隔2ms
AVDD18_MIPI_PHY_VPH 下电至 DVDD_CPU_P 下电的时间间隔2ms
DVDD_CPU_P 下电至 AVDD33_EMMC_PHY 下电的时间间隔2ms
AVDD33_EMMC_PHY 下电至 AVDD18_EMMC_PHY 下电的时间间隔2ms
AVDD18_EMMC_PHY 下电至 AVDD18_C10_PHY_VPH 下电的时间间隔2ms
AVDD18_C10_PHY_VPH 下电至 AVDD18_E16_PHY_VPH 下电的时间间隔2ms
AVDD18_E16_PHY_VPH 下电至 AVDDH18_USB2_PHY 下电的时间间隔2ms
AVDDH18_USB2_PHY 下电至 AVDD33_USB2_PHY 下电的时间间隔2ms
AVDD33_USB2_PHY 下电至 AVDD18_DDR_PHY_VAA0 下电的时间间隔2ms
AVDD18_DDR_PHY_VAA0 下电至 AVDD18_DDR_PHY_VAA1 下电的时间间隔2ms
AVDD18_DDR_PHY_VAA1 下电至 AVDD06_DDR_PHY_QLP0 下电的时间间隔2ms
AVDD06_DDR_PHY_QLP0 下电至 AVDD06_DDR_PHY_QLP1 下电的时间间隔2ms
AVDD06_DDR_PHY_QLP1 下电至 AVDD12_DDR_PHY_VDDQ0 下电的时间间隔2ms
AVDD12_DDR_PHY_VDDQ0 下电至 AVDD12_DDR_PHY_VDDQ1 下电的时间间隔2ms
AVDD12_DDR_PHY_VDDQ1 下电至 DVDD08_DDR_SS 下电的时间间隔2ms
DVDD08_DDR_SS 下电至 DVDDM_CPU_SS 下电的时间间隔2ms
DVDDM_CPU_SS 下电至 DVDD_CPU_SS 下电的时间间隔2ms
DVDD_CPU_SS 下电至 DVDD08_USB2_PHY 下电的时间间隔2ms
DVDD08_TOP 下电至 AVDD18_PLL_HV 下电的时间间隔2ms
AVDD18_PLL_HV 下电至 AVDD18_TOP 下电的时间间隔2ms
AVDD18_TOP 下电至 DVDD08_AON 下电的时间间隔2ms
DVDD08_AON 下电至 AVDD18_AON 下电的时间间隔2ms
AVDD18_AON 下电的时间间隔2ms
