A210 SODIMM V3 镜像烧录指南
说明：
关于如何获取预编译镜像，请参见快速上手。
搭建烧录环境
开发板进入烧录模式
-

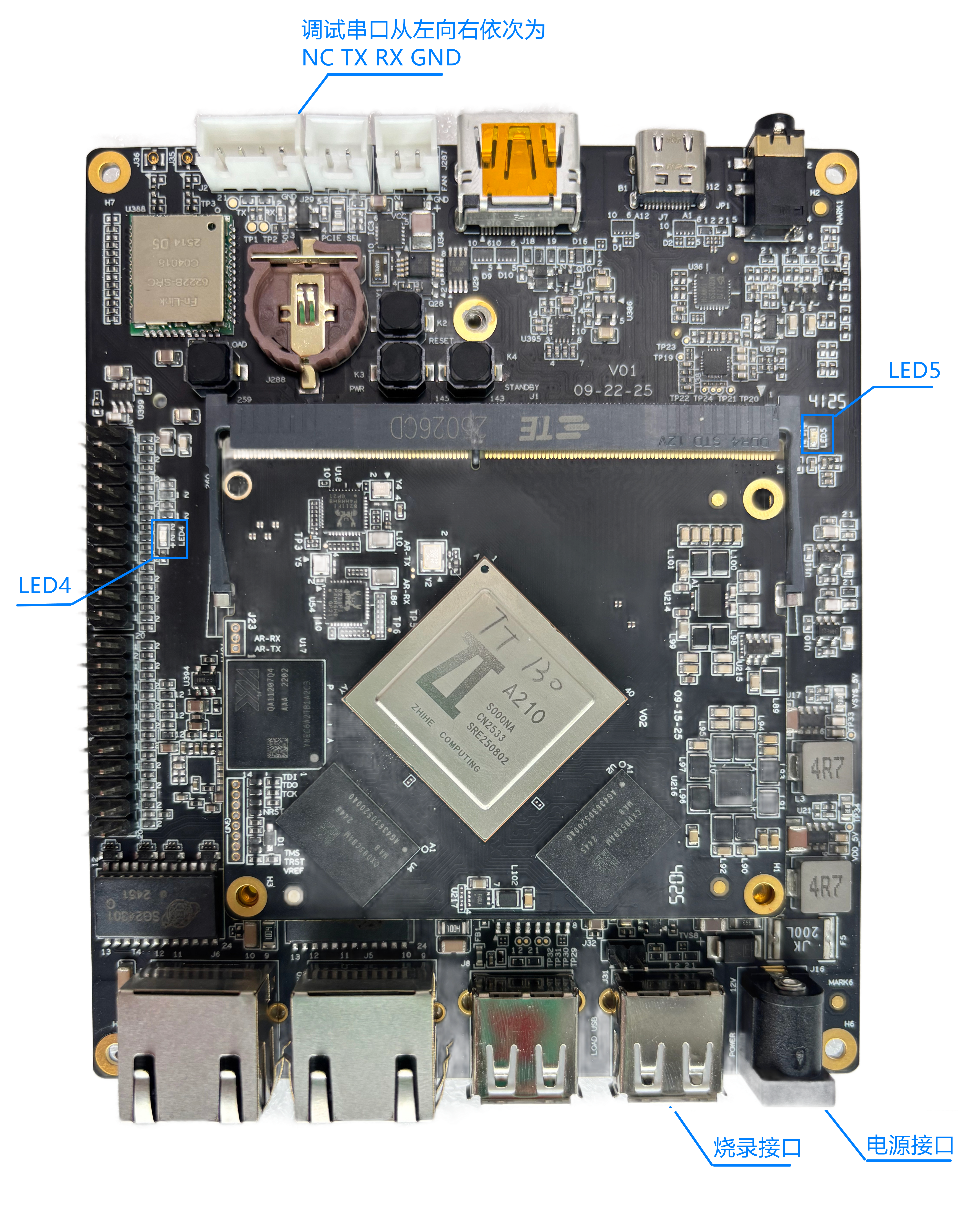

连接开发板。电源连接后开发板上 LED4、LED5 常亮。
- 电源接口：12 V DC 输入。
- 调试串口：TTL 电平，按照图中的线序连接到电脑主机（默认波特率：115200 bps）。
- 烧录接口：USB-A 接口，连接到电脑主机。
-
按下开机键，开发板上电。上电后开发板端 LED4 灭，LED5 常亮。
-

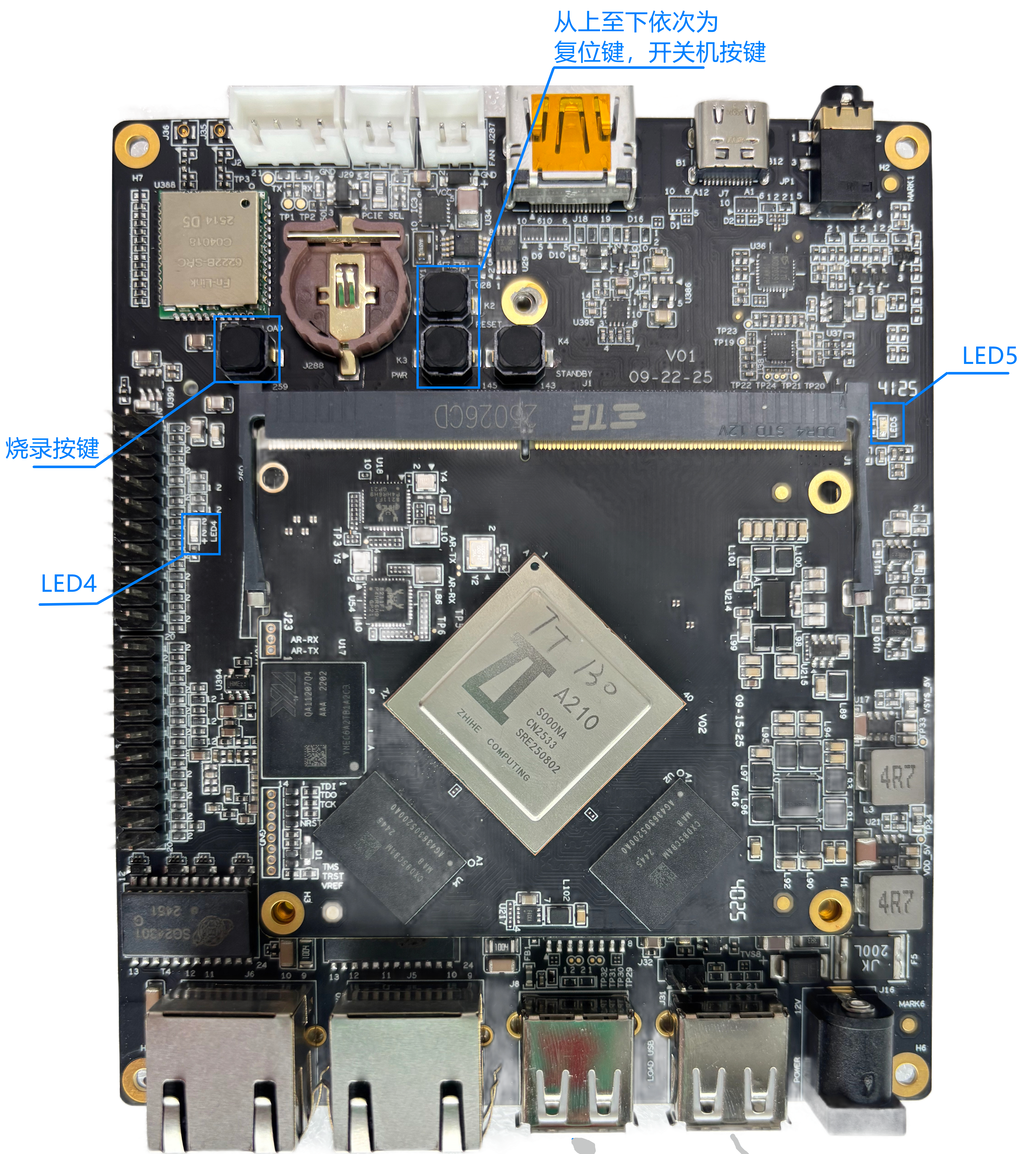

按住开发板上的烧录键不放。按下复位键复位，即可进入 USB 烧录模式。开发板键位如下图所示。
软件下载
-
若使用 Windows 系统烧录镜像，请下载并安装 Android SDK Platform-Tools（platform-tools-r34.0.5-windows.zip） 和 Google USB Driver （usb_driver_r13_windows.zip）。
-
若使用 Ubuntu 系统烧录镜像，执行
sudo apt install android-sdk-platform-tools命令安装即可，无需安装驱动。
安装Fastboot客户端
-
解压 platform-tools-{latest}-windows.zip 到指定的
platform-tools_path目录 。 -
进入设置 > 系统 > 系统信息 > 高级系统设置 ，单击 环境变量。
-
双击 Path 行，进入 编辑环境变量。
-
双击空行，单击 浏览 选择指定的
platform-tools_path目录，单击 确定 关闭窗口。
-
打开一个命令行窗口，输入
fastboot --version，返回值为版本和类路径说明配置成功。PS C:\Users\...> fastboot --version
fastboot version 34.0.5-10900879
Installed as C:\Users\...\Documents\platform-tools-windows\fastboot.exe
安装Fastboot驱动
-
解压 usb_driver_r13-windows.zip 到
platform-tools_path目录。 -
开发板进入烧录模式，具体参考 开发板进入烧录模式。
-
打开设备管理器，出现如下设备。右键单击对应的设备节点，选择更新驱动程序。
-
选择浏览我的电脑以查找驱动程序。
-
选择让我从计算机的可用驱动程序列表中选取。
-
选择显示所有设备，单击下一步 。
-
单击从磁盘安装，弹出路径选择界面后，单击浏览，选择 {解压目录} > usb_driver > android_winusb.inf，单击确定。
-
选择 Android Bootloader Interface，单击下一步，有弹框选择是，完成安装。
烧录
说明：镜像烧录前，请确认开发板已经进入烧录模式。
Windows系统下烧录镜像
-
复制开发环境中编译输出的镜像目录
buildroot/output/images/Release/或解压预编译镜像到 Windows 系统。 -
运行镜像包中
fastboot_images.bat批处理文件烧录镜像。返回示例如下。C:\Users\...\Downloads\Release>fastboot flash ram emmc_boot-loader.img
Warning: skip copying ram image avb footer (ram partition size: 0, ram image size: 1016990).
Sending 'ram' (993 KB) OKAY [ 0.268s]
Writing 'ram' OKAY [ 0.000s]
Finished. Total time: 0.300s
C:\Users\...\Downloads\Release>fastboot reboot
Rebooting OKAY [ 0.002s]
Finished. Total time: 0.006s
C:\Users\...\Downloads\Release>ping 127.0.0.1 -n 5 1>nul
C:\Users\...\Downloads\Release>fastboot flash gpt emmc-gpt_primary.img
< waiting for any device > -
首次使用系统，返回结果会停在
< waiting for any device >，需要再次安装驱动，安装方法参考 安装 Fastboot 驱动。 驱动安装完成后自动继续烧录，提示请按任意键继续，完成所有烧录过程。返回示例如下。###### Flash partition home
Sending 'home' (32768 KB) OKAY [ 1.750s]
Writing 'home' OKAY [ 0.715s]
Finished. Total time: 2.614s
###### Images flashed success
请按任意键继续. . .
Linux系统下烧录镜像
注意： 由于
zdocker环境不支持USB设备，烧录前请退出zdocker或新建终端。
-
进入开发环境中编译输出的镜像目录
buildroot/output/images/Release/或解压预编译镜像。 -
运行镜像包中的
fastboot_images.sh脚本开始镜像烧录。sudo ./fastboot_images.sh
输出日志
烧录镜像的典型日志输出如下。
###### Start the flashing tool
Sending 'ram' (12 KB) OKAY [ 0.005s]
Writing 'ram' OKAY [ 0.000s]
Finished. Total time: 0.006s
Rebooting OKAY [ 0.000s]
Finished. Total time: 3.014s
Sending 'ram' (1054 KB) OKAY [ 0.045s]
Writing 'ram' OKAY [ 0.000s]
Finished. Total time: 0.046s
Rebooting OKAY [ 0.000s]
Finished. Total time: 3.013s
###### Wait for the flashing tool to be ready
###### Flash gpt
Sending 'gpt' (17 KB) OKAY [ 0.007s]
Writing 'gpt' OKAY [ 0.011s]
Finished. Total time: 0.019s
###### Flash loader
Sending 'mmc0boot0' (553 KB) OKAY [ 0.028s]
Writing 'mmc0boot0' OKAY [ 0.007s]
Finished. Total time: 0.036s
###### Flash partition boot
Sending 'boot_a' (101376 KB) OKAY [ 3.805s]
Writing 'boot_a' OKAY [ 0.687s]
Finished. Total time: 4.534s
###### Flash partition system
Invalid sparse file format at header magic
Sending sparse 'system_a' 1/4 (131068 KB) OKAY [ 5.421s]
Writing 'system_a' OKAY [ 0.966s]
Sending sparse 'system_a' 2/4 (131068 KB) OKAY [ 5.778s]
Writing 'system_a' OKAY [ 0.942s]
Sending sparse 'system_a' 3/4 (131068 KB) OKAY [ 5.746s]
Writing 'system_a' OKAY [ 0.948s]
Sending sparse 'system_a' 4/4 (32220 KB) OKAY [ 1.414s]
Writing 'system_a' OKAY [ 0.237s]
Finished. Total time: 21.509s
###### Flash partition app
Sending 'app_a' (32768 KB) OKAY [ 1.183s]
Writing 'app_a' OKAY [ 0.209s]
Finished. Total time: 1.416s
###### Flash partition home
Sending 'home' (32768 KB) OKAY [ 1.141s]
Writing 'home' OKAY [ 0.225s]
Finished. Total time: 1.367s
###### Images flashed success
重启进入系统
-
按下复位键复位开发板。开发板键位如下图所示。
-
返回结果如下，输入
root进入系统。进入系统后，开发板 LED5 常亮。Starting ifplugd for eth0: OK
Starting crond: OK
Starting dropbear sshd: OK
Starting telnetd: OK
Welcome to Buildroot
buildroot login:root
#
登录开发板
root 用户默认未配置密码，如果需要通过 ssh 命令远程登录开发板，请先执行 passwd 修改密码。
